地上デジタル放送再送信 パススルー方式 自動バックアップ
- 概要
-

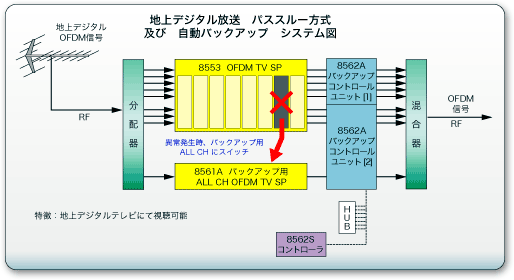

- 固定CH用OFDM TV SPを使用した再送信設備でALL CH OFDM TV SP （2台まで接続可能） を使い自動でバックアップするシステムです。
- 本システムは (1) 固定CH用OFDM TV SP、(2) ALL CH OFDM TV SP、
(3) コントロールユニット、(4) コントロールソフト の構成です。 - コントローラは、固定CH用OFDM TV SPの入力異常と機器の故障を検知して、ALL CH OFDM TV SPを起動させバックアップし、コントロールPCに表示させます。
- 特徴
-
- 固定CH用OFDM TV SPのあるCHが故障発生した時、自動的に予備器のALL CH OFDM TV SPを稼動させて停波を防ぎます。
※切替に若干の時間がかかります - 固定CH用OFDM TV SPのSQが動作、またはRF出力のレベル低下がおきた場合に、コントロールユニットにてRFの出力を切り、予備器のALL CH OFDM TV SPにチャンネル情報を送りバックアップ作業を行います。
- 固定CH用OFDM TV SPのあるCHが故障発生した時、自動的に予備器のALL CH OFDM TV SPを稼動させて停波を防ぎます。
- 構成
-
| 固定CH用OFDM TV SP | MODEL 8553 | JCL SPEC-006 に準拠。 |
| ALL CH OFDM TV SP | MODEL 8561A | 基本スペックは現行の MODEL 8561 に同じ。本システム用に出力ポートを RS-232C から LAN に変更（コントローラ使用のため）。 |
| コントロールユニット | MODEL 8562A | ユニット1台で、5波まで切替可能。 |
| コントロールソフト | MODEL 8562S | パソコンまたはサーバー。Windows Server 2003 Standard または Windows XP Professional 使用可能。 |
システム構築機器のご説明
 |
MODEL 8562A: バックアップコントロールユニット
詳細は追ってアップデートします。 |
