地上デジタル放送再送信 パススルー方式

(1)パススルー方式再送信 (JCL SPEC-006)

地上デジタル放送波を受信し、同一チャンネルまたは他のチャンネルに変換し再送信を行うシステム。

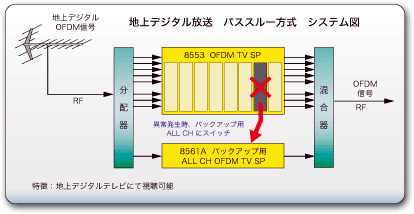

OFDMパススルー方式 システム図

地上デジタル放送 パススルー方式　システム構築機器のご説明
MODEL 8553: OFDM TVシグナルプロセッサ
特徴
不要信号の除去、AGC 増幅、出力レベル調整を行い高品位、高安定な信号を供給。
日本ケーブルラボ JCL SPEC-006 準拠
MODEL 8553: OFDM TVシグナルプロセッサ
入力周波数 90〜770MHz 指定の１チャンネル
入力信号レベル 50〜80dBμV
イメージ妨害 -60dB以下
帯域外雑音特性 -60dB以下
（fc-21MHz以下、fc+21MHz以上）
グループディレー特性 fc±2.79MHzにて±200ns以内
周波数偏差 ±10kHz以下
スプリアス -60dB以下
外形寸法 480(W)×249(H)×450(D) mm
8554: OFDM TVシグナルプロセッサ（横型）
日本ケーブルラボ JCL SPEC-006 準拠
MODEL 8554: OFDM TVシグナルプロセッサ（横型）
  • OFDM方式の地上デジタル放送波信号を受信し、同一チャンネル又は他チャンネルに変換する再送信装置です。
  • グループ・ディレイ特性に優れ 隣接チャンネル電送が可能です。
  • 不要信号の除去、AGC増幅、出力レベル調整を行い、有線TV放送の伝送路に高品位の信号を供給します。
8561: ALL CH OFDM TV SP
JCTEA STD-011 準拠
MODEL 8561: ALL CH OFDM TVシグナルプロセッサ
  • バックアップ用として使用する為、入出力チャンネルを任意のチャンネルに設定することができます。
  • 基本性能は MODEL 8553 に準拠します。
  • 自動バックアップ用モデル 8561A も用意しています。コントローラ用に、出力ポートにLANを使用している点が異なります。

この記載事項は改良のため、予告なく変更することがあります。ご了承下さい。
