HITS用 自主EPG生成装置

EPGデスクトップ画面 その1

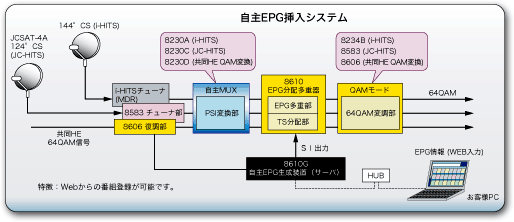

- システム図

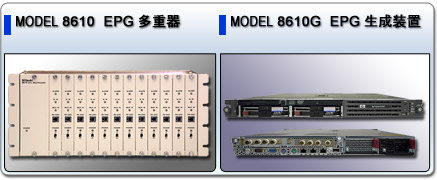

- 構成

- 特徴
- JC-HITS、PSI 変換、QAM 変換システムに対応。
- 簡易自主放送サービスの EPG 情報を入力。
- センター局からの EPG 情報と自主放送の EPG 情報とを再編集し出力。
- ヘッドエンド機器の出力 TS 信号と EPG 情報を多重し出力。
- 1 サブラックで最大 12TS に対応。サブラック増設可能。
- 仕様
-
EPG入力I/F DVB-ASI MUX入力I/F DVB-ASI MUX出力I/F DVB-ASI (204バイト構成/バーストモード) 編集可能な
SI/EPG情報SDT/EIT/BIT MODEL 8610 外形寸法/質量 480(W)×199(H)×450(D) mm / 25kg以下 消費電力 160VA以下 MODEL 8610G 外形寸法/質量 426(W)×43(H)×705(D)mm/17kg以下
2005年11月現在、本体はhp ProLiant DL360 シリーズを使用しています。消費電力 500W (HP社のデータ)

EPGデスクトップ画面 その2

EPGデスクトップ画面 その3
