インカム内蔵 上りデジタル 16QAM 変・復調器

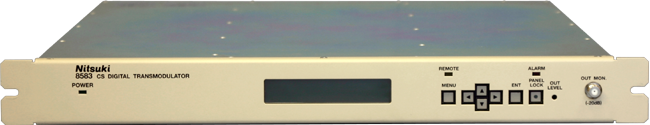

![[pic] 8583 - JC-HITS トランスモジュレーター](../../images/cable/8583-jc_hits-w350.jpg "8583 - JC-HITS トランスモジュレーター") |
日本ケーブルラボ JCL SPEC-005 に準拠 |
- 概要
-
本機器は、デジタルCATVシステムのヘッドエンドに設置して使用されるJC-HITSサービス放送再送信です。東経124°CSデジタル放送をトランスモジュレータ方式にて、ケーブル伝送する機能を有しております。
また、CSデジタル受信部、TS多重化部、およびオールチャンネル64QAM変調部を内蔵しており、専用コントローラにより接続し、一元管理を行なうことが可能です。
- 特徴
-
- JC-HITSサービス1トランスポンダの信号を受信し、トランスモジュレーション方式によりケーブルテレビに再送信が可能です。
- 日本ケーブルラボの標準化される複数のCAS方式(C-CAS)の並列運用に対応します。
- ケーブルテレビ再送信のためNIT[actual]の記述変更機能を有しております。
- NIT[other]生成/挿入機能を有しております。
- 日本ケーブルラボ仕様JC-HITSトランスモジュレーション運用仕様「JCL SPEC-005」に準拠しております。
- 定格
-
CSディジタル受信部 CS入力信号 入力周波数 95〜2150MHz 入力信号レベル −61〜−28dBm 入力数 1入力 F型/75
不平衡64QAM変調部 ASI入力信号 入力インターフェイス DVB-ASI IEC60728-9(ASI)準拠
（バースト／パケットモードに対応）データ伝送速度 270Mbps±100ppm 受信レベル 200〜880mVp-p 入力数 1入力 BNC型/75 不平衡論理インターフェイス MPEG-2 トランスポートストリーム
（188/204バイト構成に対応）論理伝送速度 29.162Mbps （188バイト構成）
31.644Mbps （204バイト構成）変調 変調方式 64QAM 伝送帯域 6MHz 伝送速度 31.644Mbps ロールオフ率 √13％ RF出力信号 チャンネル 1〜62chの任意の1チャンネル 出力レベル 95〜105dBμ(rms)
/99〜109dBμ(peak)TS多重化部 ASI入力信号 入力インターフェイス DVB-ASI IEC60728-9(ASI)準拠
（バースト／パケットモードに対応）データ伝送速度 270Mbps±100ppm 受信レベル 200〜880mVp-p 入力数 1入力 BNC型/75 不平衡論理インターフェイス MPEG-2 トランスポートストリーム
（188/204バイト構成に対応）論理伝送速度 29.162Mbps （188バイト構成）
31.644Mbps （204バイト構成）出力数 1出力 F型/75 不平衡制御部 ネットワーク
インターフェイスインターフェイス IEEE 802.3 10BASE-T プロトコル TCP/IP コネクタ 8ピンモジュラージャック RJ45 アラーム出力 出力コネクタ Dsub-9ピン(J) 一般仕様 電源電圧 AC100V±10%以内 消費電力 80VA以下 使用環境 温度 0〜＋40℃ （強制空冷）
湿度 45〜80％RH
（ただし結露のないこと）外形寸法 480(W)×49(H)×500(D)mm
（突起物は含まず）質量 8kg以下
- 使用例
-
