- 概要
-

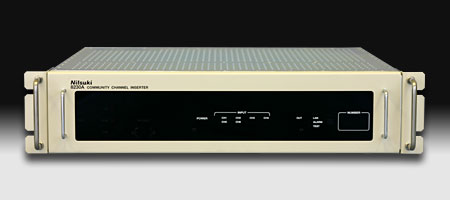

本器は、HITS システム (JCL SPEC-004, 005) に対応した、自主放送を多重化処理する装置です。HITS の仮想 TS を利用し最大５番組を多重する事が可能です。
ソフトウェアの違いにより、以下のラインナップがあります。
- MODEL 8230A: i-HITS用
- MODEL 8230C: JC-HITS用
- MODEL 8230D: QAM変換装置用
- MODEL 8230A: i-HITS用
- 構造
-
外形寸法： 480(W)×99(H)×450（D）mm（突起物は含まず）
質量： 12.0kg以下
- 性能
-
- 番組入力信号
ポート数： 6ポート (CH1〜5 は番組入力、CH6 は SI 情報入力） -
多重出力信号
(1) 2系統出力
(2) 出力レート 31.644Mbps 出力
- PCR情報補正処理機能内蔵
- PAT，PMT，NIT，CAT多重機能内蔵
- ネットワークインタフェース装備(10Base-T)
- 番組入力信号
- 定格
-
| 多重化数 | 最大5プログラム(1ポートからの任意のプログラムを多重) | ||
| 番組入力 インタフェース |
ポート数 | 6(番組信号入力:5ポート、SI情報入力:1ポート) | |
| インタフェース | DVB-ASI | ||
| 伝送速度 | 204Byte：最大39.1275Mbps 188Byte：最大36.0587Mbps |
||
| 信号構造 | MPEG2トランスポートストリーム(188バイトまたは204バイト構成) | ||
| コネクタ | BNC | ||
| 多重出力 インタフェース |
ポート数 | 3(DVB-ASI:2系統、DVB-SPI:1系統) | |
| インタフェース | DVB-ASI | DVB-SPI | |
| 伝送速度 | 270Mbps±100ppm (伝送チャンネル速度) |
31.644Mbps±20ppm (204バイト構成) |
|
| 信号構造 | MPEG2トランスポートストリーム(188バイトまたは204バイト構成) | ||
| コネクタ | BNC | D-sub25ピン（メス） | |
| ネットワーク インタフェース |
ポート数 | 1 | |
| インタフェース | IEEE802.3 10Base-T | ||
| プロトコル | TCP/IP | ||
| コネクタ | RJ45 (8ピンモジュラージャック) | ||
| シリアル インタフェース （保守用） |
ポート数 | 1 | |
| 通信条件 | 調歩同期式： 9600bps データ： 8bit ストップビット： 1bit バリティビット： なし |
||
| 電気レベル | RS-232C | ||
| コネクタ | D-sub9ピン（オス） | ||
| 警報出力 インタフェース |
ポート数 | 1 | |
| インタフェース | 無電圧接点 | ||
| 接点定格 | DC 30V，1A以下 | ||
| コネクタ | D-sub9ピン（メス） | ||
| PCR補正（再多重後） | PCRジッタ±500ns以内 | ||
| 電源 | AC 100V 50/60Hz | ||
| 消費電力 | 約 70VA | ||
| 環境条件 | 温度 | 0〜40℃ （自然空冷） | |
| 湿度 | 20〜80％ (結露無きこと) | ||
| 質量 | 12kg以下 | ||
| 外見寸法 | 480(W)×99(H)×450(D)mm (突起物は含まず) JISラックマウント型 |
||

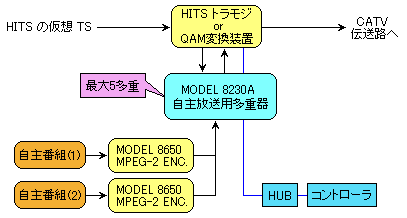

- 使 用 例
-
