東経110度 CSトランスモジュレーション方式再送信
![[タイトル] MODEL 8199CA: CSデジタルトランスモジュレータ](../../images/cable/8199ca-cs_tramodu_title.jpg){kind=small}

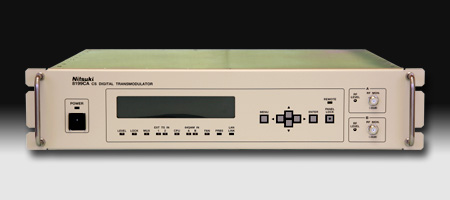

![[写真] MODEL 8199CA: CSデジタルトランスモジュレータ](../../images/cable/8199ca-cs_tramodu-w450.jpg)
- 概要
-
本装置は、デジタル CATV システムのヘッドエンドに設置して使用される東経110度 CSデジタル放送再送信装置であり、CATV 伝送路において東経110度CS デジタル放送を ITU-T J.83 に準拠した 64QAM/6MHz を使用して伝送する機能を有しています。
また、CS デジタル受信部、TS 分割方式多重化部、および 2 系統のオールチャンネル 64QAM変調部を内蔵しており、1 台で東経110度 CSデジタル放送の 1 トラポン分の再送信が可能です。
またコントローラソフトにより一括制御でき、運用管理および機器増設が容易に出来ます。
日本ケーブルラボ JCL SPEC-002
「東経110度 CSデジタル放送トランスモジュレーション運用仕様」 準拠
- 構造
-
外形寸法： 480(W)×99(H)×475(D) mm（突起物は含まず）
質量：約 12 kg以下
- 特徴
-
CS デジタル受信部、TS 分割方式多重化部、オールチャンネル 64QAM 変調部を一体化する事により省スペース化を実現しています。
制御用端末から LAN インターフェースを介して各種設定や動作状況のモニタが可能です。
64QAM IF 出力を装備していますので、共用ヘッドエンドシステムに組み込みが可能です。
（参考）MODEL 8199C の後継機です。
- 定格
-
| CSデジタル受信部 | |||
| 入力信号レベル | -61〜-28dBm | ||
| 入力周波数 | 1575〜2071MHz | ||
| 入力インピーダンス | 75 不平衡 |
||
| 入力コネクタ | F型 | ||
| コンバータ局発周波数 | 10.678GHz | ||
| コンバータ用電源重畳電圧 | DC15V±5％以内 4W以下 | ||
| TS出力 （メーカー保守用） |
用途 | チューナー出力確認用 | |
| 信号形式 | DVB-SPI（204バイト構成） | ||
| 信号速度 |
7.07625Mbps×(N/48)byte/s
全TS時：N=48、 選択TS時：N=占有スロット数 |
||
| コネクタ | D-sub 25pin （J/メス） | ||
| 複数TS多重化部 | |||
| 伝送方式 | TS分割方式 | ||
| 多重化出力 （2系統） |
信号形式 | DVB-SPI（204バイト構成） | |
| 信号速度 | 3.955Mbps±20ppm以内 または外部クロックに従属 | ||
| コネクタ | D-sub 25 pin （J/メス） | ||
| 多重化クロック源 | 内蔵OSC/外部クロック （BNC、TTL 75/31.644Mbps） |
||
| 制御部 | |||
| Ethernet(LAN) | インターフェイス | 10BASE-T （TCP/IPプロトコル） | |
| コネクタ | RJ45 | ||
| 64QAM変調部 | |||
| 入力ポート （2 系統） |
信号形式 | DVB-SPI （204バイト構成） | |
| 信号速度 | 3.955Mbps | ||
| コネクタ | D-sub 25pin （J/メス） | ||
| 伝送路符号化処理 | ITU-T J.83／Annex C準拠 | ||
| 変調方式 | 64QAM | ||
| 伝送帯域 | 6MHz | ||
| 伝送速度 | 31.644Mbps | ||
| ロールオフ率 | 0.13 | ||
| RF出力ポート （2 系統） |
出力レベル | 105dBμV (rms) 95〜105dBμ 可変可能 | |
| 出力周波数 | 90〜770MHz （中心周波数±10kHz以内） | ||
| スプリアス | -60dB以下 （105dBμ、90MHｚ〜770MHｚ） | ||
| 位相雑音 | 10kHzにて -80dBc/Hz以下 | ||
| 帯域内偏差 | 2dBp-p以下 （中心周波数±2.29MHzにおいて） | ||
| C/N対BER特性 | 1.00E-05以下（CN=27dBのとき） | ||
| インピーダンス | 75 不平衡 |
||
| コネクタ | F型 | ||
| モニタ出力ポート （2 系統） |
出力レベル | -20dB±1dB以内（RF出力レベルに対して） | |
| インピーダンス | 75 不平衡 |
||
| コネクタ | F型 | ||
| IF出力ポート （2 系統） |
出力レベル | 95dBμ(rms)±2dB以内 | |
| 出力周波数 | 44MHz±880Hz以内 | ||
| インピーダンス | 75 不平衡 |
||
| コネクタ | BNC型 | ||
| 一般仕様 | |||
| 電源電圧 | AC100V±10％以内 50/60Hz | ||
| 消費電力 | 75VA (70W) 以下 | ||
| 使用環境 | 温度 | 0〜40℃（強制空冷） | |
| 湿度 | 45〜80％RH（結露のないこと） | ||
●2005年06月モデル
