小電力デジタル中継局
（株）ＮＨＫアイテック様 共同開発品
仕様
- 概要
-

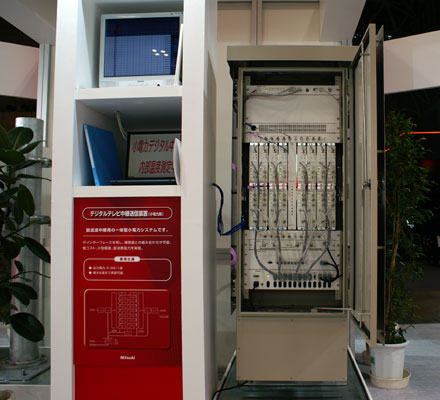

本器は、地上デジタル信号の放送波中継を低コストかつ小型軽量に実現した装置です。屋外設置型の筐体に出力電力0.3W／波を最大8波まで実装できます。入力フィルタ、LNA、分配器、受信変換、送信変換、合成器、MCPA、出力フィルタ及び電源ユニット、Rb発振器をコンパクトにまとめており、小規模中継用に適した装置です。
- 構造
-
屋外設置型機器収容箱に実装
外形寸法： 550(W)×1340(H)×400(D)mm （突起物、放熱器は含まず）
質量： TBD kg以下（8波実装時、取り付けベルト含まず） - 定格
-
入力チャンネル 470MHz〜770MHzにおける指定のチャンネル 最大8波収容可能 入力レベル範囲 −47dBm±20dB／CH 入力インピーダンス 50
入力コネクタ TNC型 出力チャンネル 470MHz〜770MHzにおける指定のチャンネル 最大8波収容可能 出力レベル 最大300mW／CH 出力インピーダンス 50 出力コネクタ N型 IF周波数 37.15MHz IF出力レベル -10dBm 電源 AC100V±10％ 50/60Hz 消費電力 受信変換及び送信変換8波実装時： 380W以下 使用環境 温度 −10℃〜＋45℃（性能保証範囲） −20℃〜＋60℃（動作保証範囲） 湿度 45％〜90％RH（ただし結露しないこと）
- 性能
-
振幅周波数特性 2dBp-p以内（fc±2.79MHz） 出力周波数偏差 ±1Hz以内（外部REF入力に周波数ロック時） ±500Hz以内（外部REF入力がない場合） 群遅延時間特性 1
sec p-p以内（fc±2.79MHz）出力変動 定格出力に対し±20%以内 位相雑音 -50dBc以下（10Hz〜1MHz） IM -43dBc以下 スペクトルマスク 40dBマスク（第1図） スプリアス特性 12.5 W以下入出力リターンロス 15dB以上
-
| 分類 | 単体コード |
| 電源 | MODEL 6050PS |
| Rb発振器 | MODEL 6050RB |
| LNA | MODEL 6050LA |
| MCPA | MODEL 6050MP |
| 受信変換 | MODEL 6050R |
| 出力合成器 | MODEL 6050MX |
| 送信変換 | MODEL 6050T |
| 入力分配器 | MODEL 6050DV |
