CU20CL: 回り込みキャンセラー

COUPLING LOOP INTERFERENCE CANCELLER （単体コード：6581）

概要

　本機は、地上波デジタル放送のSFN中継局に使用される回り込みキャンセラーです。SFNの中継局は親局と同じチャンネルで再送信するため、自局の送信電波が受信アンテナに回り込んで妨害になります。この装置は、この回り込み波を電気的に打ち消し、SFNの放送波中継を可能にする装置です。長い遅延時間の回り込み波を打ち消すことができるため、中継局のいろいろな設置環境に対応できます。

構造

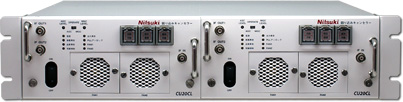

JISラックマウント型サブラックに2台の回り込みキャンセラユニットを装着可能

サブラック	外形寸法	480(W)×99(H)×450(D)mm （突起物は含まず）
	質量	6kg以下
回り込みキャンセラ ユニット	外形寸法	215(W)×99(H)×405(D)mm （突起物は含まず）
	質量	5 kg以下

機能

　回り込み波キャンセル 自局の回り込み波をキャンセルする。キャンセル範囲内のすべての回り込み波に対応する。
　等価 受信信号の周波数特性の歪みを補正する。
　発振検知 本装置の自己発振を検知した場合、自動的に再立ち上げを行う。

定格

IF入力信号	レベル	−10dBm±5dB
	インピーダンス	50
	中心周波数	37.15MHz
IF出力信号	レベル	−10dBm±0.5dB
	インピーダンス	50
	中心周波数	37.15MHz
基準周波数入力信号	レベル	0dBm±3dB
	インピーダンス	50
	周波数	10MHz
キャンセル範囲	限界D/U	−13dB以下
	遅延時間差	126s内（MODE3, GI1/8：ガードインターバル時間）
キャンセル後の 等価C/N	静特性	35dB以上（暫定値）
		[条件] 上位局信号の等価C/N：45dB 受信部の熱雑音による等価C/N：30dB キャンセル後の等価C/Nは上位局信号の雑音成分および受信部の熱雑音成分を除いて算出するものとする IM＝−51dBのPAを使用 回り込み波：1波、D/U＝−8dB 遅延時間はガードインターバル長の9/10以内
	動特性	32dB以上（ドップラー周波数 3Hz）（暫定値）
		28dB以上（ドップラー周波数 5Hz）（暫定値）
		23dB以上（ドップラー周波数10Hz）（暫定値）
		[条件] 上位局信号の等価C/N：45dB 受信部の熱雑音による等価C/N：30dB キャンセル後の等価C/Nは上位局信号の雑音成分および受信部の熱雑音成分を除いて算出するものとする IM＝−51dBのPAを使用 回り込み波：1波、D/U＝0dB 変動パターン：ドップラー変動 遅延時間＝25s
装置遅延量		15±2s以内
監視出力		(1)電源異常　(2)装置異常　(3)出力異常
電源	電源電圧	＋48V ±15％以内
	消費電力	100W以下
使用環境	温度	−10℃〜＋50℃
	湿度	45％〜90％RH（ただし結露しないこと)
