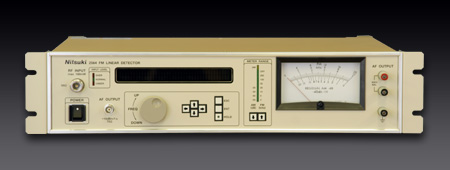

MODEL 2564: FM直線検波器

MODEL 2564: FM LINEAR DETECTOR

概要

　本器は、放送機器の製作・保守点検時に使用する測定器であり、FM放送、ＴＶ放送(音声)の変調特性を調べる測定器です。

定格

項目		性能
搬送波	入力	入力周波数範囲	25～800MHz
		入力インピーダンス	50 （N型）
		入力レベル	100～126dBμ
	FM	測定範囲	0～±200kHz
		測定レンジ	0～±200kHz、0～±100kHz 0～±50kHz、0～±20kHz 0～±10kHz、0～±5kHz、 0～±2kHz （2kHz レンジの最小測定値±100Hz）
		指示	ピーク指示、-P、+P、(P1-P2)/2
		確度	フルスケールの±3％以内（30Hz～200kHz）
	残留AM	測定範囲	-70～-50dB、-60～-40dB -50～-30dB（-40dB＝1％）
		指示	ピーク指示
		確度	フルスケールの±5％以内
中間周波数	中心周波数		1.8MHz
	微分特性		1.8MHz±500kHzにて±0.1dB以内
低周波	FM復調周波数		10Hz～200kHz
	残留AM復調周波数		30Hz～50kHz
	フィルタ	HPF	THRU、50Hz、300Hz、3.8kHz
		LPF	3.6kHz、17kHz、135kHz、300kHz
	ディエンファシス	50μS、75μS、OFF	標準特性からの偏差30Hz～15kHzにて ±0.2dB以内 (400Hz基準)
	出力	出力コネクタ	BNC型 / ターミナル
		出力インピーダンス	75不平衡 / 600平衡
		出力レベル	＋10dBm±0.5dB以内
内部ローカル	周波数範囲		23.2～798.2MHz
	周波数分解能		10kHz
	周波数安定度		50×10^-6

性能

**周波数特性**
75Ω不平衡	30Hz～200kHzにて±0.2dB以内 (1kHz基準)
600Ω平衡	30Hz～15kHzにて±0.2dB以内 (1kHz基準)

歪率
50Hz～60kHzにて0.1％以下
(±100kHz偏移入力時、本器内蔵フィルタはLPF 135kHz
HPF THRU、ディエンファシス OFFに設定)

FM放送のステレオ左右分離度
100Hz～10kHzにて46dB以上
50Hz～15kHzにて40dB以上
(±75kHz偏移入力時、本器内蔵フィルタはLPF 300kHz
HPF THRU、ディエンファシス OFFに設定)

一般仕様
